發布時間：2020-09-09 已經有1人查過此文章 返回感應淬火列表

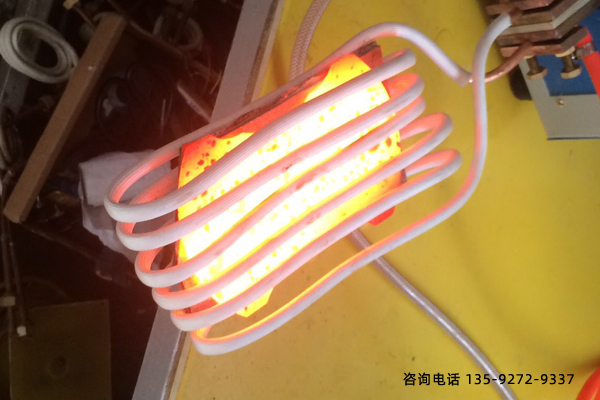

對于穿透高頻感應加熱，考慮其經濟性和選擇頻率是同等螢要的。由于在屆里點導磁率的變化，通常對鋼使用雙頻加熱。了對于加熱不同直徑的鋼材所使用的某些實用頻率。
高頻感應加熱用于鋼坯有效的加熱是,應用此關系，再借助于單個p，值和1200C的積分電阻系數80×lOQm，就可以繪出對應于的圖形，該圖明顯地其有冉于6而產生的斜率。
高頻淬火機錘鍛模的回火
①為了消除高頻淬火機淬火應力，增加強韌性，錘鍛模淬火后必須立即回火。回火一般在回火爐中進行回火處理，由于淬火應力的存在，錘鍛模裝爐時，爐溫不可過高，一般在250～300℃裝爐，然后隨爐緩慢升溫。回火溫度根據不同材料，不同硬度要求，通過試驗確定。
②5CrMnMo鋼的高頻淬火機回火加熱溫度在520～540℃，回火時間為6—7h，回火時間可按高度計算，系數為1.5～2.Omin／mm。
a.高頻淬火機回火后為防止回火脆性。應在油中冷卻至100 N150℃后空冷。
b.高頻淬火機回火后的組織為回火索氏體+回火屈氏體（回火托氏體）。
c.對截面較大，形狀復雜的大型錘鍛模，回火后可在200～300℃再高頻淬火機回火*，以消除快冷引起的應力。
Copyright © 2024 廣東海拓智能科技有限公司 版權所有 粵ICP備14033160號
粵公網安備 44190002003728號
地址： 中國廣東省東莞大嶺山鎮大畔田路102號301室
