在感應(yīng)熱處理生產(chǎn)中，大家可能遇到這樣或那樣的問(wèn)題，如何快速解決，既不耽誤生產(chǎn)又能保證質(zhì)量是關(guān)鍵。今后我們將不定期編輯一些問(wèn)題和解答并適時(shí)推送，希望對(duì)業(yè)界同仁有所參考。

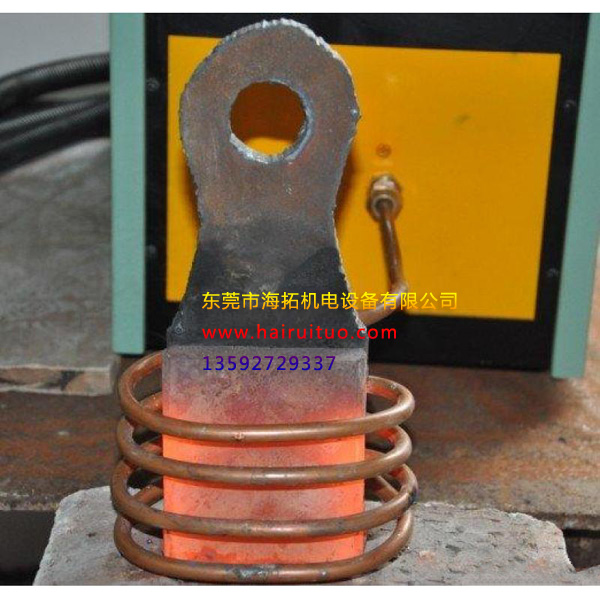

一問(wèn)：鋼鐵感應(yīng)淬火有何不同，應(yīng)注意哪些？



正解：各種鑄鐵中，灰鑄鐵的感應(yīng)淬火難度最大。灰鑄鐵感應(yīng)淬火與鋼相似，所用淬火設(shè)備也相似，應(yīng)注意以下不同點(diǎn)：
1) 加熱時(shí)間比鋼件為長(zhǎng)，一般應(yīng)在幾秒以上，并應(yīng)保溫一段時(shí)間，使難溶的組織溶入奧氏體，加熱速度過(guò)快會(huì)導(dǎo)致過(guò)高的熱應(yīng)力，易產(chǎn)生裂紋。
2) 加熱溫度不能太高，上限為950℃，一般在900-930℃，不同牌號(hào)有一個(gè)最佳溫度，加熱溫度達(dá)950℃時(shí)，零件表面會(huì)出現(xiàn)磷共晶，還會(huì)有粗大的殘留奧氏體。
3) 為使溫度由表面緩慢過(guò)渡到心部，最好不要在加熱后立即淬火，預(yù)冷0.5-2.0s最好。
4) 鑄鐵件感應(yīng)淬火一般采用聚合物溶液或油作淬火介質(zhì) 也有一些件如缸套直接用水作淬火介質(zhì)，更有缸體閥座采用自冷淬火。
5) 灰鑄鐵件感應(yīng)淬火后，為消除應(yīng)力應(yīng)進(jìn)行低溫回火，例如缸套采用工頻回火，220℃×1h。

鐵素體可鍛鑄鐵的基體是鐵素體與石墨碳，為使奧氏體中溶入碳，既要提高加熱溫度(達(dá)1050℃)，又要延長(zhǎng)加熱時(shí)間(達(dá)1min以上)，這樣才能使小部分石墨碳溶氏體中，淬火后才能獲得較高的表面。

感應(yīng)淬火設(shè)備是怎樣對(duì)齒輪進(jìn)行淬火的

感應(yīng)淬火冷卻技術(shù)

建筑機(jī)械零件的感應(yīng)淬火工藝
