壓力表接頭高頻焊接工藝全解析：多材質適配與自動化應用

在儀表制造領域，壓力表接頭的焊接質量直接影響測量精度與設備安全性。高頻焊接技術憑借快速加熱、精準控溫、多材質兼容的特性，成為銅、鋁、不銹鋼等材質接頭的理想工藝選擇。以下從工藝原理、材質適配方案、自動化實現路徑及應用案例展開專業解析：

一、高頻焊接工藝基礎原理

1. 電磁感應加熱機制

1. 銅件接頭焊接（材質 T2 紫銅）

• 焊料選擇：

• 銀基釬料 HL303（含銀 45%），熔點 660-725℃，適配銅 - 銅連接；

• 銅磷釬料 HL201（含磷 14%），無需助焊劑，適用于無氣密要求場景。

• 工藝參數：

• 頻率 300kHz，功率 5-8kW，加熱時間 1.5-2 秒（φ6mm 接頭）；

• 氮氣保護（流量 2L/min），避免銅氧化導致的焊點脆化。

• 典型應用：普通壓力表銅接頭，抗拉強度≥280MPa，氣密漏率＜1×10?? Pa?m3/s。

2. 鋁件接頭焊接（材質 6061 鋁合金）

• 關鍵技術突破：

• 助焊劑：采用氟化物基助焊劑（如 Almit 128），破除 Al?O?膜并降低釬料表面張力；

• 釬料：鋅鋁釬料（Zn-15Al），熔點 430-460℃，熱膨脹系數與鋁接近（23×10??/℃）。

• 工藝參數：

• 頻率 200kHz，功率 3-5kW，加熱時間 2-3 秒（φ8mm 接頭）；

• 階梯式加熱：先 50% 功率預熱至 300℃（1 秒），再 100% 功率加熱至釬焊溫度。

• 應用效果：壓力表鋁接頭抗剪強度≥180MPa，鹽霧測試（500 小時）無腐蝕開裂。

3. 不銹鋼接頭焊接（材質 304 不銹鋼）

• 焊料與工藝優化：

• 釬料：含鎳銀釬料 HL312（銀 30%+ 鎳），改善不銹鋼與釬料的冶金相容性；

• 預處理：接頭表面鍍鎳（厚度 5-10μm），消除鉻氧化膜影響。

• 參數設置：

• 頻率 150kHz，功率 4-6kW，加熱時間 2.5-3.5 秒（φ10mm 接頭）；

• 紅外測溫實時監控，避免不銹鋼過熱導致晶粒粗大（晶粒度控制在 7 級以上）。

• 性能指標：壓力表不銹鋼接頭抗拉強度≥220MPa，耐高溫（300℃）密封性不變。

三、人工焊接與半自動焊接對比

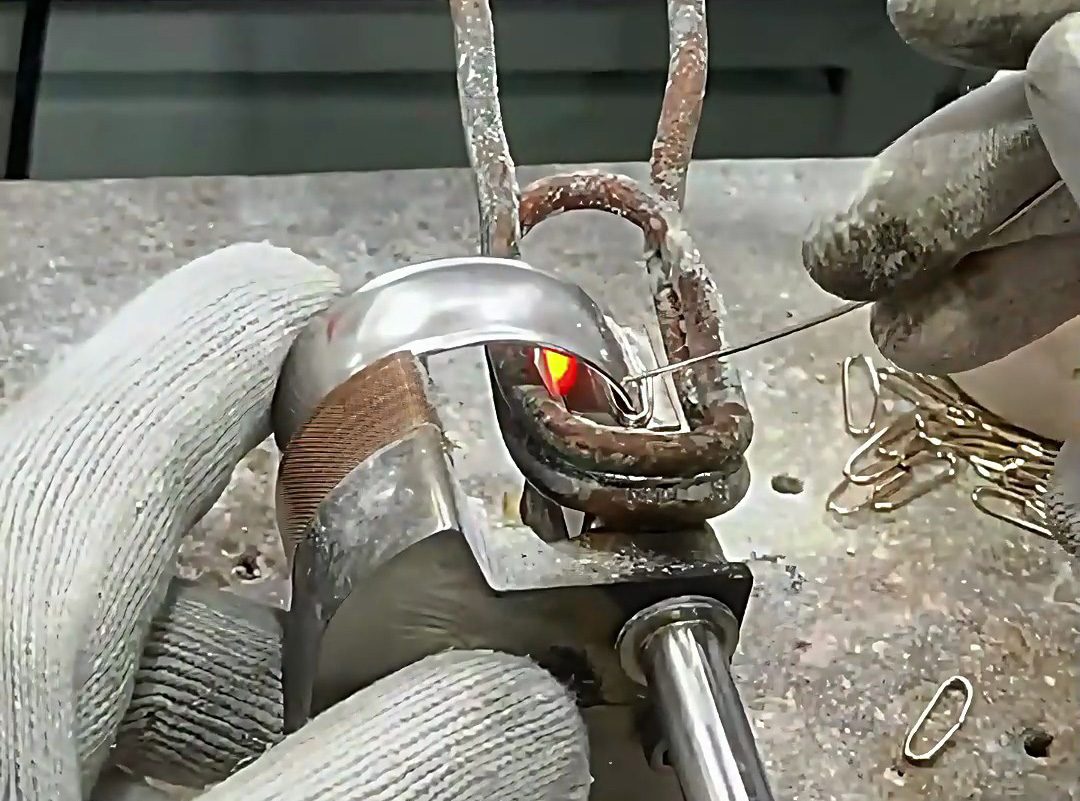

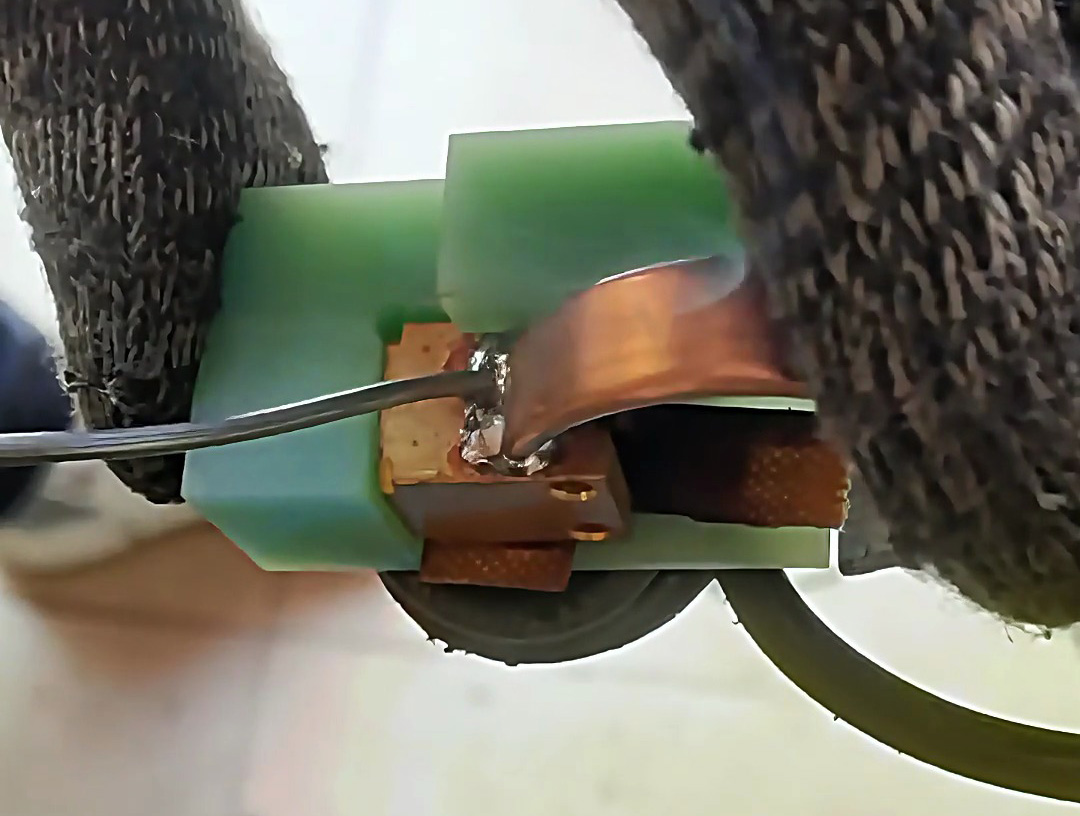

1. 人工焊接方案

• 設備配置：手持式高頻焊機（功率 5-10kW），搭配簡易夾具；

• 操作要點：

• 人工定位接頭與焊料，手持線圈對準焊接區域；

• 憑經驗控制加熱時間（誤差 ±0.5 秒），適合小批量多品種生產。

• 優缺點：

• 靈活適配非標接頭，設備投入低（約 5-8 萬元）；

• 一致性差（焊點強度波動 ±15%），依賴操作工熟練程度。

2. 半自動焊接方案

• 設備組成：

• 雙工位焊接臺 + PLC 控制系統 + 高頻焊機（功率 10-15kW）；

• 氣動夾具（定位精度 ±0.1mm），紅外測溫閉環（精度 ±1℃）。

• 工藝流程：

1. 人工上料→2. 夾具自動定位→3. 高頻焊接→4. 冷卻下料（節拍時間≤10 秒 / 件）。

• 技術優勢：

• 焊點一致性達 98%，產能提升 3-5 倍（單日 2000-3000 件）；

• 可存儲 200 組工藝參數，快速切換不同材質接頭焊接。

四、工藝參數對比表

五、典型應用案例

1. 銅壓力表接頭半自動焊接

• 企業痛點：人工焊接合格率 85%，產能 1000 件 / 日，無法滿足訂單需求；

• 解決方案：
  配置雙工位半自動設備（功率 10kW，頻率 300kHz），預設銅接頭焊接程序；

• 效果：

• 合格率提升至 98.5%，產能達 3000 件 / 日；

• 人工成本下降 60%（減少 2 名操作工），年節約 12 萬元。

2. 不銹鋼壓力表接頭人工焊接

• 場景：特種設備壓力表（耐壓 10MPa），小批量定制；

• 工藝亮點：

• 手工定位鍍鎳不銹鋼接頭與 HL312 釬料；

• 分段加熱：先加熱不銹鋼側（功率 4kW，2 秒），再加熱接管側（功率 6kW，1.5 秒）；

• 檢測結果：耐壓測試 15MPa 無泄漏，滿足 ASME B31.3 工業管道標準。

六、工藝優化與安全規范

1. 質量控制要點

• 焊前處理：銅件用鋼絲刷去氧化膜，鋁件需噴砂處理（粗糙度 Ra≤12.5μm），不銹鋼件脫脂后鍍鎳；

• 過程監控：半自動設備需定期校準紅外測溫儀（每年 1 次），人工焊接需抽檢焊點強度（每批次≥5 件）。

2. 安全操作規范

• 電磁防護：設備外殼輻射值≤10μT，操作人員需保持≥500mm 安全距離；

• 防燙措施：感應線圈表面溫度≤50℃，配備急停按鈕（響應時間≤0.1 秒）。

七、結論：高頻焊接重塑壓力表接頭制造標準
