手持式高頻焊機(jī)：銅管焊接的高效替代方案（附操作指南）

拋棄傳統(tǒng)火焰焊接，改用手持式高頻焊機(jī)焊接銅管，憑借 “局部精準(zhǔn)加熱、即焊即成型” 的優(yōu)勢(shì)，成為空調(diào)制冷、水暖管道、醫(yī)療器械等領(lǐng)域的實(shí)用選擇。無(wú)論是添加焊料還是預(yù)設(shè)焊環(huán)，這套方案都能實(shí)現(xiàn)高效、高質(zhì)量的銅管連接，以下是具體操作邏輯與優(yōu)勢(shì)解析。

一、手持式高頻焊機(jī)焊接銅管的核心優(yōu)勢(shì)（對(duì)比火焰焊接）

某空調(diào)維修案例顯示：用高頻焊機(jī)焊接 Φ12mm 的紫銅管，單接口焊接時(shí)間從火焰焊接的 40 秒縮短至 15 秒，且焊口氧化層厚度減少 80%，后續(xù)耐壓測(cè)試合格率達(dá) 100%。

二、手持式高頻焊機(jī)焊接銅管的操作步驟（含焊料 / 焊環(huán)兩種方式）

1. 前期準(zhǔn)備

• 材料處理：用砂紙或銅刷清理銅管接口及待焊區(qū)域，去除氧化層、油污（確保焊料能充分浸潤(rùn)）；若管徑不同（如變徑接頭），需提前將細(xì)管插入粗管 1-2mm（預(yù)留焊料填充空間）。

• 焊料 / 焊環(huán)準(zhǔn)備：

• 用焊料：選擇低銀或無(wú)銀銅磷焊料（熔點(diǎn) 645-740℃，適配紫銅、黃銅），剪成小段備用；

• 用焊環(huán)：將預(yù)設(shè)好的銅磷焊環(huán)套在接口處（焊環(huán)內(nèi)徑略大于銅管外徑，確保貼合）。

• 設(shè)備調(diào)試：根據(jù)銅管直徑選擇感應(yīng)線圈（Φ6-20mm 銅管適配直徑 8-25mm 的環(huán)形線圈），開(kāi)機(jī)預(yù)熱設(shè)備，功率調(diào)至 5-15kW（管徑越大功率越高）。

2. 焊接核心步驟（以預(yù)設(shè)焊環(huán)為例，最常用場(chǎng)景）

• 定位與固定：用夾具將銅管接口對(duì)齊（間隙≤0.1mm），確保焊環(huán)緊貼接口縫隙（若松動(dòng)可纏一圈細(xì)銅絲固定）。

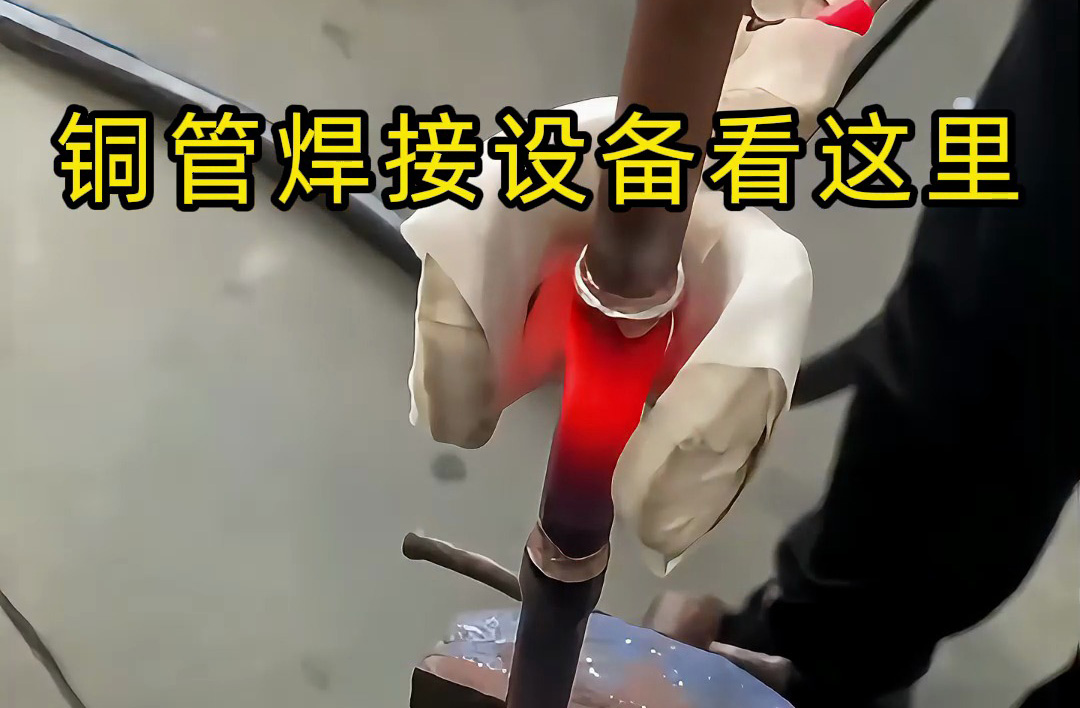

• 高頻加熱：手持感應(yīng)線圈套在焊環(huán)位置，保持線圈與銅管表面距離 2-3mm，啟動(dòng)設(shè)備 —— 高頻磁場(chǎng)（通常 30-60kHz）使銅管及焊環(huán)快速發(fā)熱，10-20 秒內(nèi)焊環(huán)熔融（觀察到焊料沿縫隙均勻流淌即可）。

• 停溫成型：焊料完全填充縫隙后立即斷電，保持接口不動(dòng) 3-5 秒（自然冷卻），焊料凝固后形成密封焊口。

3. 焊后檢查與注意事項(xiàng)

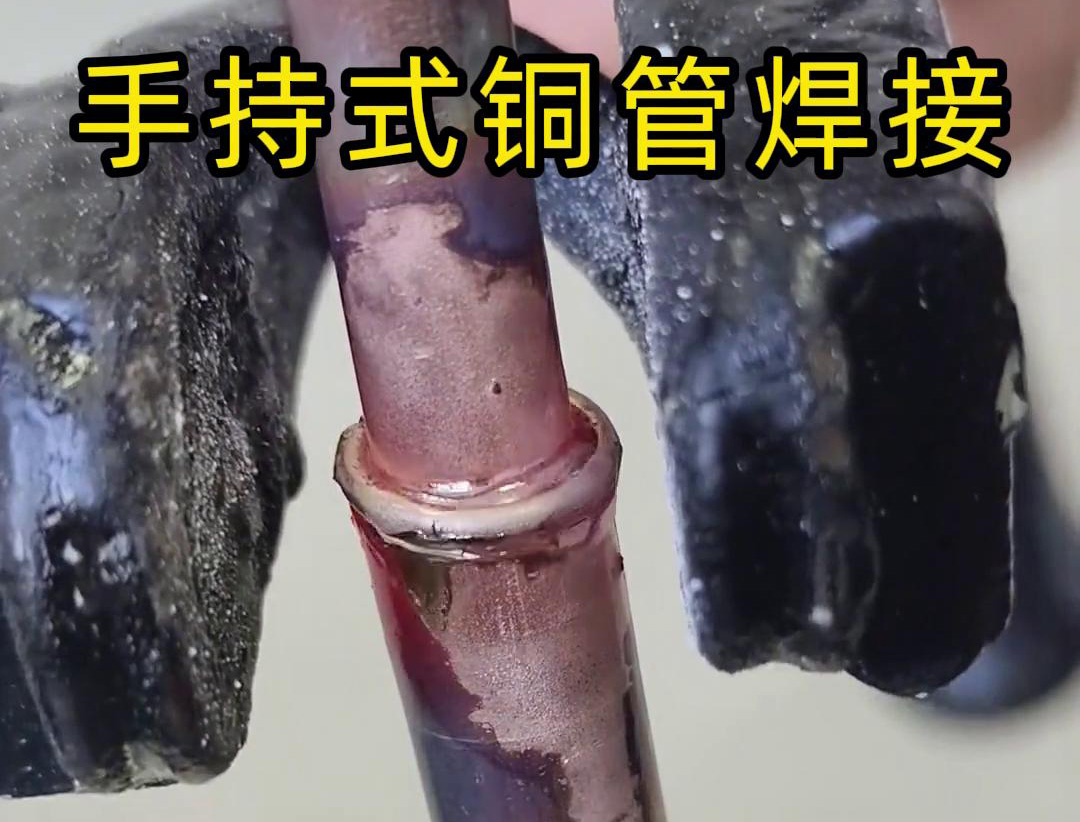

• 外觀判斷：焊口應(yīng)飽滿、無(wú)氣泡，焊料均勻覆蓋接口一周（無(wú)未填滿的縫隙）；若出現(xiàn)焊料堆積，可用細(xì)砂紙輕磨平整。

• 關(guān)鍵禁忌：

• 避免加熱時(shí)間過(guò)長(zhǎng)（超過(guò) 30 秒），防止銅管晶粒粗大、變脆（尤其薄壁銅管，厚度≤1mm 時(shí)更需嚴(yán)控時(shí)間）；

• 禁止在潮濕環(huán)境操作（水分會(huì)導(dǎo)致焊口產(chǎn)生氣孔）；

• 焊后 30 秒內(nèi)勿觸碰接口（高溫易燙傷，且焊料未完全凝固）。

三、適配場(chǎng)景與設(shè)備維護(hù)

• 空調(diào)、冰箱的蒸發(fā)器 / 冷凝器銅管連接（狹小空間內(nèi)精準(zhǔn)操作）；

• 醫(yī)用供氧系統(tǒng)的紫銅管無(wú)菌焊接（無(wú)煙氣污染）；

• 家裝水暖的銅管暗裝接頭（避免火焰損壞墻體、保溫層）。
