高頻加熱設備：鋼管端頭局部退火的高效方案，為熱軋縮口、封口工藝保駕護航

利用高頻加熱設備對鋼管端頭進行局部加熱退火，能精準軟化端頭材質，為后續的熱軋縮口、封口等工藝提供理想的塑性基礎。這種局部熱處理方式不僅效率遠超整體退火，更能避免鋼管非加工區域的性能損耗，是鋼管深加工領域的高效解決方案。

鋼管端頭退火的核心需求：為什么必須 “局部加熱”？

• 端頭開裂（尤其是壁厚＞3mm 的鋼管，硬度過高導致塑性不足）；

• 縮口 / 封口后尺寸精度差（應力釋放不均勻導致變形）；

• 模具磨損快（硬度過高的鋼管對軋輥、模具沖擊力大）。

因此，需通過局部退火（僅加熱端頭 100-300mm 范圍）降低其硬度（如從 HRC25 降至 HRC15 以下），提升延伸率（從 15% 提升至 25% 以上），為后續工藝創造條件。

高頻加熱設備的局部退火優勢：精準、高效、節能

1. 加熱范圍精準可控，避免 “誤傷” 非加工區

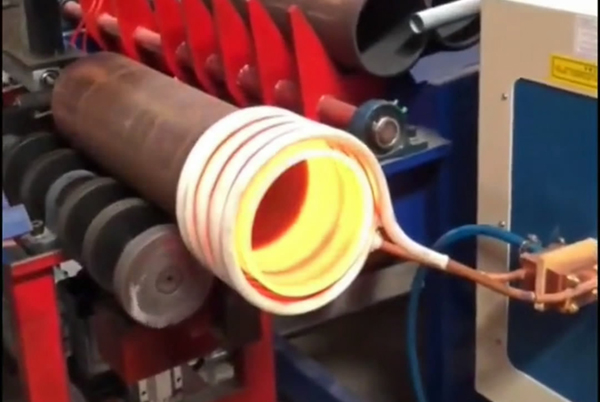

• 線圈設計：采用環形感應線圈（內徑比鋼管外徑大 2-3mm），僅包裹鋼管端頭需退火的區域（長度可通過線圈寬度調節，如 100mm 線圈對應 100mm 退火長度）；

• 磁場聚焦：高頻電流（10-30kHz）的集膚效應使熱量集中在端頭表層，再通過熱傳導向內部擴散，確保退火范圍精準（端頭外 100mm 處溫度≤100℃，非加工區性能不受影響）。

2. 加熱速度快，單根處理時間縮短 70%

• 效率對比：

• 整體退火爐：加熱一根 6 米長鋼管需 30-40 分鐘，且需批量處理（能耗高）；

• 高頻加熱設備：單根鋼管端頭退火僅需 30-60 秒（根據管徑、壁厚調整），支持單根連續作業，適合小批量、多規格生產；

• 實例：直徑 50mm、壁厚 4mm 的 20# 鋼管，端頭退火長度 150mm，高頻加熱設定溫度 650℃（奧氏體化溫度以下，避免晶粒粗大），40 秒即可完成，硬度從 HRC26 降至 HRC12，延伸率提升至 28%。

3. 溫度均勻，退火后性能穩定

• 控溫精度：配備紅外測溫儀，實時監測端頭溫度，偏差≤10℃，確保退火區域硬度均勻（同一截面硬度偏差≤2HRC）；

• 性能優勢：退火后鋼管端頭塑性一致，后續熱軋縮口時變形均勻，尺寸精度可達 ±0.1mm（傳統未退火工藝尺寸偏差≥0.5mm）。

適配工藝：為熱軋縮口、封口提供 “最佳塑性”

1. 熱軋縮口工藝

• 需求：將鋼管端頭直徑從 50mm 縮至 30mm，要求縮口處無褶皺、無裂紋；

• 高頻退火作用：端頭退火后硬度降低，在軋輥壓力下可均勻變形，縮口處壁厚變化平緩（從 4mm 增至 5mm，無局部減?。?，合格率從 60% 提升至 95%。

2. 封口工藝

• 需求：將鋼管端頭壓合密封，要求焊縫緊密、無開裂；

• 高頻退火作用：端頭軟化后，壓合時應力可均勻釋放，避免硬度過高導致的 “壓裂”，封口強度提升 30%（可承受 0.5MPa 水壓無泄漏）。

高頻加熱退火的操作流程：簡單易上手

1. 預處理：清理鋼管端頭油污、氧化皮，確保加熱均勻；

2. 設備調試：根據鋼管規格（直徑、壁厚）設定參數（如直徑 50mm 鋼管：功率 30kW，溫度 650℃，加熱時間 40 秒）；

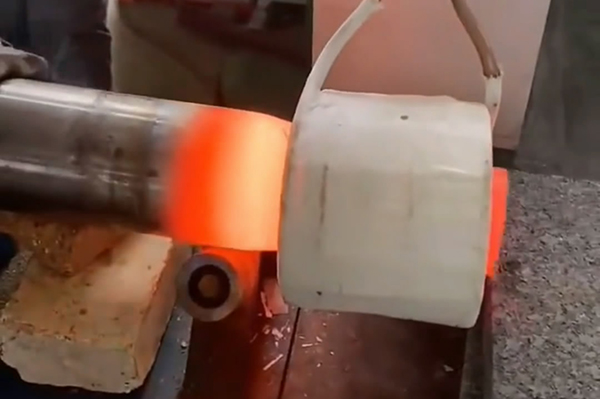

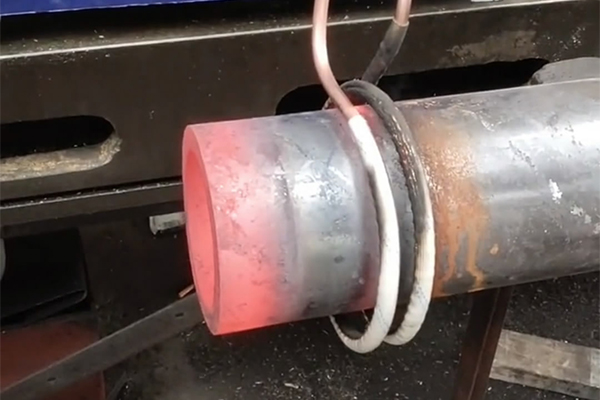

3. 局部加熱：將鋼管端頭插入感應線圈，啟動設備，加熱至設定溫度后自動斷電；

4. 緩冷退火：取出后用保溫棉包裹端頭，緩慢冷卻至室溫（避免快速冷卻導致的二次硬化）；

5. 性能檢測：用硬度計檢測端頭硬度（達標后進入后續縮口 / 封口工序）。
