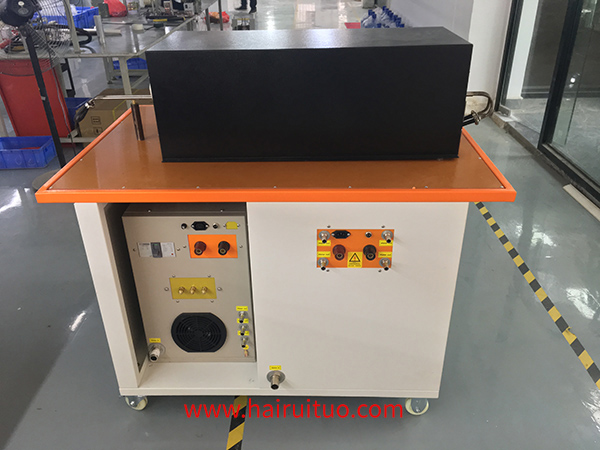

金屬鍛造加熱爐并聯逆變器的可控硅中頻裝置

發布時間：2021-06-21 已經有1人查過此文章返回熱透鍛造列表

目前，我國廣泛使用的金屬鍛造加熱爐可控硅中頻裝置的負應性優于其他類型的逆變器，多采用并聯逆變器。因此，容易擴大裝置的使用范圍。

采用金屬鍛造加熱爐并聯逆變器的晶閘管中頻裝置的主回路。三相壘橋式整流電路將三相工頻電流整理成直梳電流，經電抗器濾波后送入單相橋式并聯逆變器。

金屬鍛造加熱爐并聯逆變器由四個橋臂組成:SCR1、3和SCR2和4�？煽毓璧墓δ芟喈斢陔娮娱_關。當橋臂SCR1、3和SCR2以中頻輪流通過時，由壓力組成的振蕩(負載)回路兩端的電流不斷變化，形成中頻電流。并聯逆變器中相應的備點波形。

金屬鍛造加熱爐交變電流的波形為梯形渡，其峰值等于可控硅開關頻率下的DC電流。理論上，負載電壓是方波電流通過昆振蕩回路獲得的一次、五次或更高的奇異諧波的總和。由于振蕩回路是井聯電路，接近基波諧振，對基波電流產生高阻抗，對高汝諧波電流產生極小阻抗，即高次諧波含有調諧電容旁路。因此，實際負載電壓是電流基波頻率下的正弦波。
